mLab MIDI Channel Splitter

Übersicht

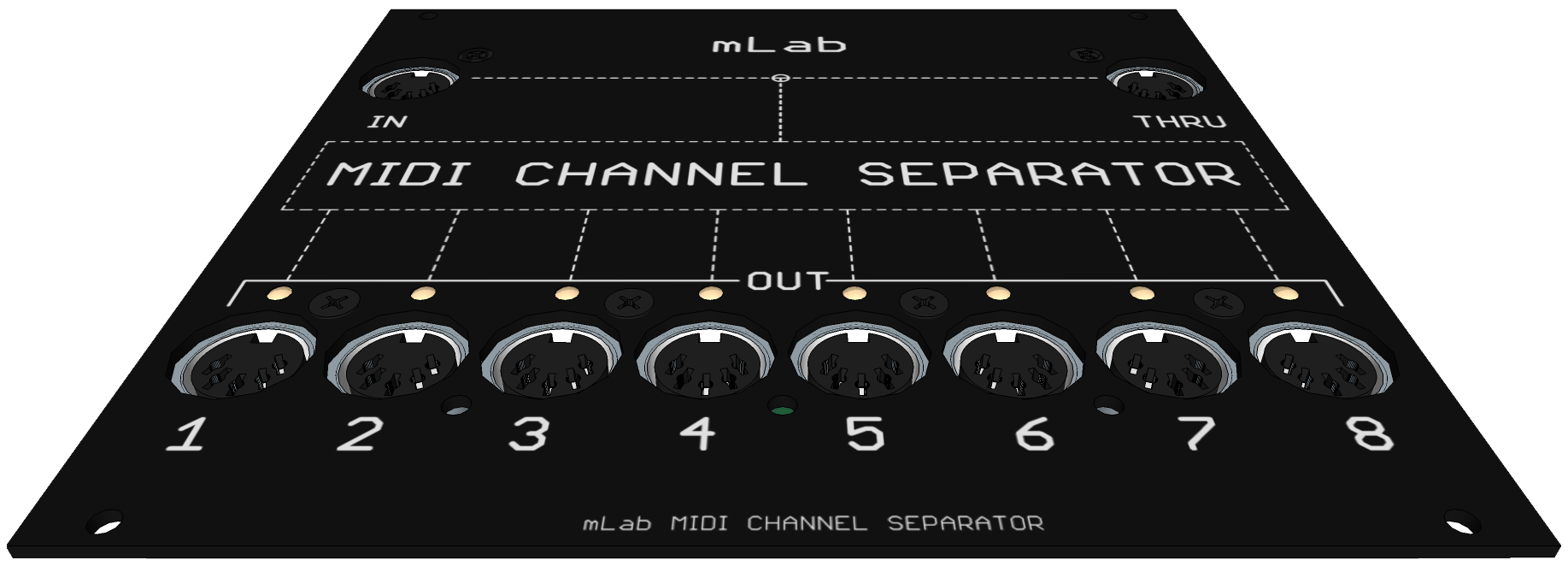

• 28HP EuroRack Modul
• 1 x MIDI IN
• 1 x MIDI THRU
• 8...16 x MIDI OUT

• Der MIDI-Kanal-Splitter verteilt MIDI-Daten von einer Quelle an mehrere Ziele, basierend auf den MIDI-Kanälen.
• Im Standardmodus (Defaults) sendet jeder MIDI-Port nur die Nachrichten des Kanals, der seiner Portnummer entspricht.
• Ausgangskanäle und Notentranspositionen lassen sich individuell einstellen – per SysEx oder CC.

Funktionsweise

1. Eingang: Empfängt MIDI-Daten von jeder MIDI-Quelle.
2. Kanaltrennung: Trennt MIDI-Nachrichten nach Kanalinformationen.
3. Transpose: Jeder Ausgang kann +/- 12 Halbtöne transponiert werden.
4. Routing: Sendet jeden Kanal an den zugewiesenen Ausgang.

Global Routing

1. OMNI MODE (cc#125): Alle Eingangskanäle werden an diesen Ausgangport weitergeleitet.
2. MONO MODE (cc#126): Jeder Ausgang gibt nur die Nachrichten des Kanals weiter, der seiner Portnummer entspricht.
3. POLY MODE (cc#127): Jeder Ausgang gibt nur die Nachrichten seines zugewiesenen Kanals weiter.

Individual Routing via via CC

• MIDI channel = Port Number 1 - 16
• #110 = Port Channel 0 - 16
• #111 = Port Transpose 0 - 24
• #112 = defaults

Individual Routing via SysEx

Message: F0 10 4D 43 53 Nr Ch Tp F7
Port Number 0...16
|   Port Channel 0..16
|   |   Port Transpose 0..24
↓   ↓   ↓
Nr  Ch  Tp
↑   ↑   ↑
|   |   0 = Oct Down
|   |  12 = No Transpose
|   |  24 = Oct Up
|   0 = OMNI
0 = All ports

Hardware

28HP EuroRack Modul, 1 x MIDI-IN, 1 x MIDI THRU, 8 x MIDI OUT, erweiterbar auf 16 Ausgänge.

Anwendungen

• Live-Auftritte mit mehreren MIDI-Instrumenten
• MIDI-Aufnahmen mit separaten Tracks
• Übersicht bei komplexen MIDI-Live-Setups

Output

• 8...16 MIDI-Prozessoren, einer pro Ausgang
• Output Number = Hardware-ID, 0 = alle Ausgänge
• Output Channel POLY/OMNI wie oben beschrieben
• RGB LED zur Statusanzeige: R = Note, G = Controller, B = SysEx
